耐火材料锚固件的作用

耐火材料锚固件是在窑炉炉壳或支撑炉衬的钢结构上安装的非金属或金属部件，并埋入衬体中起锚固和连接的作用，叫做锚固件。它是现代不定形耐火材料衬体的重要组成部分，是提高衬体使用寿命的关键技术措施。
锚固件分为非金属锚固件和金属锚固件两大类，其中包括支撑件、止推件和锚固钉等。

https://cn.lktrefractory.com/Refractory-Anchors/refractory-anchors-are-resistant-to-high-temperature.html?1691713927

非金属锚固件也称为陶瓷锚固件，其主要品种有炉墙锚固件、炉顶吊挂砖和耐火纤维衬体锚固钉等。吊挂砖也是锚固件。

耐火材料锚固件的技术要求是强度高、热震稳定性好，因此，一般用粘土熟料或三级熟料作原料，经高温烧制而成。例如，某厂高铝质锚固件的化学成分为AL2O3 ≥50% 和SiO2 ≥46%。耐火度1750℃，强度3.8MPa ，1200℃线膨胀系数为5.8X10-6K-1,1450℃重烧线变化+0.1%，荷重软化开始温度1430℃。

耐火材料锚固件的形状和链接方式多种多样，其尺寸也各有所别。最常用的锚固件，见(下图)。锚固砖长度L分贝为330、380、440和500m 厚度一般在100mm左右，主要用于耐火浇注料衬体，在耐火可塑料衬体中一般用不带孔的形状。
金属锚固件一般是用普通钢材制作的，用耐热钢最好，但提高了热工设备的成本。金属支撑件和止推件，一般是用耐热铸钢铸造的。

金属锚固件在高温下极易氧化，因此应埋进衬体中，其热端与衬体工作面的距离，依衬体厚度和使用温度而定，一般为20~200mm。

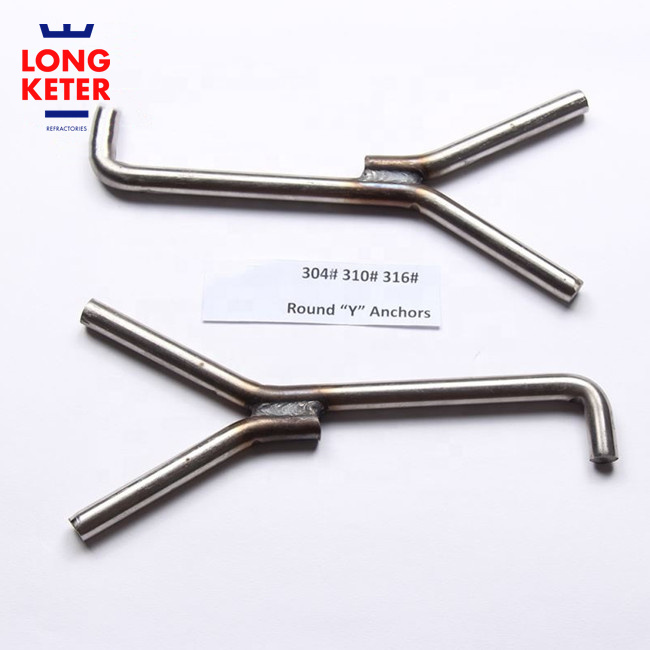

金属锚固件一般焊接在炉壳上，其形状多种多样，最常用的为Y 、V 和L 形的：支撑件和止推件也有几种形状，前者用于较高的炉墙中，后者则用于坡度较大的炉顶。

耐火材料锚固件的安装孔或颈部，不得有裂纹，尺寸应当准确：金属锚固件与炉壳的焊接，应满焊，不得有虚焊和漏掉的地方，尺寸也应当准确。耐火纤维衬体的金属锚固件，也有各种各样的形状和尺寸，起作用主要是固定耐火纤维衬体的。
